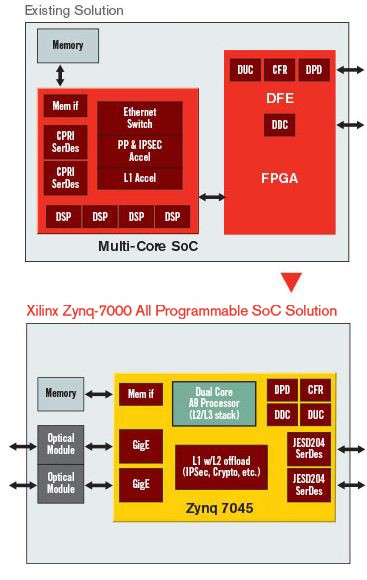

Zynq™-7000 All Programmable SoC 器件适合设计小型蜂窝基站，从家庭基站到城市蜂窝。片上双核 ARM® Cortex™-A9 处理器满足实 时处理任务：1 个 Cortex-A9 管理 Layer 1 控制、 DDP 系数计算和 RTOS，其他 Cortex-A9 运行部分或所有更高层功能。

可使用 FPGA 架构加速 Layer 2 功能，故卸载 ARM 处理器为设计者提供更灵活的加速选项。片上逻辑可集成 DFE 功能 (DUC/DDC、 CFR 和 DPD IP)，进一步降低功耗并减少端到端延时。集成 PCIe 连接功能可实现Wi-Fi 或数据卸载的无缝集成。

解决方案概述与优势

● 可扩展、灵活的调制解调器

● 完整的基带 IP 和解决方案

● 更高系统性能

● 其功率比其它实现方案的功耗低 35%

● 启用支持32-64个用户的 2x2、20MHz 调制解调器

● Zynq SoC 可使用 70% 片上逻辑、 60% DSP 容量和 85% 片上 BRAM 支持该设计

● 实现 150Mbps 下行链路和 75Mbps 上行链路的吞吐量性能

SmartCORE 解决方案

IP

● LTE Turbo、MIMO 和信道编码器&解码器

● LTE 信道估计器

● LTE PUCCH 接收器

● LTE RACH 检测器

● LTE-FFT/DFT

参考设计

● Zynq Z7045 可与 Xilinx SmartCORE™ LTE IPs 和 LTE L2/L3 堆栈预集成

硬件平台

开发板与套件

● Zynq-7000 ZC706 评估套件

可编程逻辑功能

● L1 基带处理

● 数字无线电前端 (DUC, DDC, CFR, DPD)

● 千兆位级以太网回传管理

● 时序和同步 e.g. IEEE1588v2

● 硬件加速-面向更高层功能，如 IPSec、空中接口加密、 RoHC

处理器子系统功能

● L2/L3 协议堆栈

● 回传堆栈

● OA&M

● 无线电和时序控制

● 自定义应用，如 RRM、 SON

===========================================
